玩具扭力测试仪
玩具扭力测试项目大概分两种
一种是常见的螺丝扭矩测试
另一种是机构件扭力测试，本仪器适用于机构件扭力测试，需要配扭力测试夹具

一、功能：

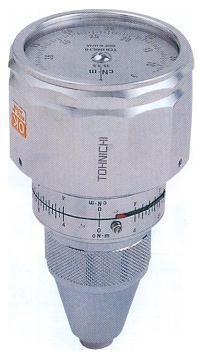

ATG/BTG扭力表是一种测量微小扭矩和紧固件的测试工具。它可以顺时针或逆时针两个方向测量，适用于检查、研究微小部件组装所需要的扭矩大小。内部装有过载保护装置，表盘和机身都有刻度指示。
技术指标
二、技术参数：
| 型号 |
测量范围 |
| 公制 |
牛顿 |
最大—最小(左右) |
最小刻度 |
| 45ATG |
ATG045CN |
gf.cm(cN.m) |
gf.cm(cN.m) |
| 5-45(0.05-0.45) |
1(0.01) |
| 90ATG |
ATG09CN (-S) |
10-90(0.1-0.9) |
2(0.02) |
| 150ATG |
ATG1.5CN(-S) |
20-150(0.2-1.5) |
2(0.02) |
| 300ATG |
ATG3CN(-S) |
30-300(0.3-3) |
5(0.05) |
| 600ATG |
ATG6CN(-S) |
60-600(0.6-6) |
10(0.1) |
| 1200ATG |
ATG12CN(-S) |
100-1200(1-12) |
20(0.2) |
| 2400ATG |
ATG24CN(-S) |
300-2400(3-24) |
50(0.5) |
| kgf.cm(CN.M) |
kgf.cm(CN.M) |
| 1.5BTG |
BTG15CN(-S) |
0.2-1.5(2-15) |
0.02(0.2) |
| 2.4BTG |
BTG24CN(-S) |
0.3-2.4(3-24) |
0.05(0.5) |
| 3.6BTG |
BTG36CN(-S) |
0.4-3.6(4-36) |
| 6BTG |
BTG60CN(-S) |
0.6-6(6-60) |
0.1(1) |
| 9BTG |
BTG90CN(-S) |
1-9(10-90) |
| 15BTG |
BTG150CN(-S) |
2-15(20-150) |
0.2(2) |
三、工作原理：
常见的东日的ATG/BTG扭矩测量仪。
依据力的反作用性,通过外部对其测力点施加扭矩,带动仪器内部已经施加了一定负荷的杠桿机构,传动机械齿轮使表盘上的指针在外部施加的力的作用下进行有规律的转动,从而显示出现有的扭矩值,属于机械原理的扭矩仪。
|
