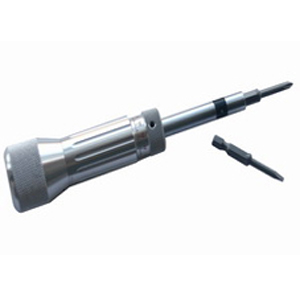

50LTDK螺丝扭力测试仪又名扭力起子
螺丝扭力测试仪使用方法，工作特点，规格参数，工作原理，使用方法,扭力单位换算请查看我司技术文章：
如何选择扭力螺丝刀
螺丝扭力测试仪工作原理
一、扭力计分类
根据扭力计的显示方式和工作原理,共分為二大类
1、电子式扭力计
例如：电批扭力测试仪,瓶盖扭力测试仪,多功能数字扭矩测量仪,松紧力扭力测试仪等电子式扭力计，均有三种单位可自动切换的功能
2、机械式扭力计
例如：空转式扭力计,针盘式扭力计,扭力扳手,扭力磅等机械原理地扭力计都采用单位 Kgf.cm lb.In N.m，虽然多数扭力计标注一种单位，但不影响测试结果，无论测试仪器标注的哪种扭力单位是都可以相互转换的
二、 工作原理
机械式扭力计的分类:根据扭力仪器的显示方式和工作原理,扭力仪器共分為三小类
1. 扭力扳手(也称扭力扳子)
原理与扭力批近似.採用杠桿原理与跳档机构并用,当外部施加的扭矩大於内部设定的力值时,内部跳档机构动作且卸力,表示已经达到预设的力值, 同时可以听到由跳档產生的声响.
2. 扭力表又名 扭力磅，如常见的东日的ATG/BTG扭矩测量仪。
依据力的反作用性,通过外部对其测力点施加扭矩,带动仪器内部已经施加了一定负荷的杠桿机构,传动机械齿轮使表盘上的指针在外部施加的力的作用下进行有规律的转动,从而显示出现有的扭矩值
3. 扭力螺丝刀又名扭力批,扭力起子等, 有针盘式扭力批，可提供保持力功能，有空转式扭力批，可以定值测试力距功能
根据力的特性,採用负向施加力的动作,当外部施加的扭力达到一个已经设置好的数值且等於内部设定力值时,内部跳档机构动作,并且能听到啼嗒的声响时,表示已达到预设值.
三、 产品特点
- 只要达到扭力设定值，刻扳手就会自动断开离合器产生空转，因此不必担心过量紧固的发生。
- 通过锁定结构，可对所设扭力进行锁定，因此，在操作中可防止扭力发生偏差
- 设定好所需扭力值后，不论是谁都能以相同扭力进行紧固作业。
- 使用于精细作业的N1.5，3LTDK型号，设有夹注螺丝头的筒夹。
- 备有套管头及六角头等各个种类。
- 可左右两个方向使用。
- 附属品各带一个+-刀头。
- 配上其它扭力夹具可以对其它机构件进行扭力测试
四、 规格参数
| 型号 |
负载范围 |
最小刻度 |
起子长度 |
| |
kgf.cm |
kgf.cm |
mm |
| 1.5 LTDK |
0.1-1.5 |
0.01 |
96 |
| 3 LTDK |
0.2-3 |
0.02 |
96 |
| 6 LTDK |
0.5-6 |
0.05 |
110 |
| 12 LTDK |
2-12 |
0.1 |
160 |
| 20 LTDK |
4-20 |
0.1 |
160 |
| 30 LTDK |
4-30 |
0.1 |
160 |
| 50 LTDK |
10-50 |
0.25 |
200 |
| 100 LTDK |
20-100 |
0.50 |
235 |
五、扭矩单位换算
扭矩单位换算对应表
1kgf·cm =0.0981N·m=0.868lbf
|
单位数值
|
SI 单位
|
重力单位
|
英制单位
|
|
Nm
|
Ncm
|
gf．cm
|
kgf．cm
|
kgf．m
|
ozf．in
|
1bf．in
|
1bf．ft
|
|
1Nm
|
|
100
|
10200
|
10.19
|
0.1019
|
142
|
8.852
|
0.7375
|
|
1gf·cm1
|
0.0000981
|
0.00981
|
|
0.001
|
0.00001
|
0.0139
|
0.00868
|
0.0000723
|
|
kgf．cm
|
0.0981
|
9.81
|
1000
|
|
0.01
|
13.9
|
0.868
|
0.072
|
|
1kgf．m
|
9.8066
|
981
|
100000
|
100
|
|
1390
|
86.8
|
7.233
|
|
11bf．in
|
0.113
|
11.3
|
1150
|
1.152
|
0.0115
|
16
|
|
0.083
|
|
11bf．ft
|
1.355
|
136
|
13800
|
13.83
|
0.138
|
192
|
12
|
|
|
1ozf．in
|
0.00706
|
0.706
|
72
|
0.072
|
0.00072
|
|
0.0625
|
0.00521
|
在扭力仪器中常见的扭力单位有公制单位kgf·cm/公斤*厘米、美制单位lbf/英磅力、英制单位N·m/牛顿*米，这三种单位在日常使用中是最为频繁地，无论测试仪器标注的哪种扭力单位是都可以相互转换的 |
