弹簧弹力计算公式详解

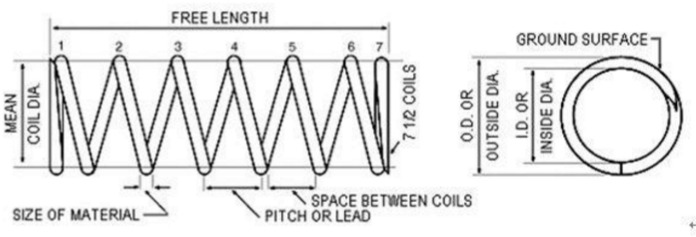

· 压力弹簧的设计数据，除弹簧尺寸外，更需要计算出最大负荷及变位尺寸的负荷;
· 弹簧常数：以k表示，当弹簧被压缩时，每增加1mm距离的负荷(kgf/mm);
· 弹簧常数公式(单位：kgf/mm)：
    G=线材的钢性模数：琴钢丝G=8000 不锈钢丝G=7300 ，磷青铜线G=4500 ，黄铜线G=3500
    d=线径
    Do=OD=外径
    Di=ID=内径
    Dm=MD=中径=Do-d
    N=总圈数
    Nc=有效圈数=N-2
    弹簧常数计算范例:
    线径=2.0mm , 外径=22mm , 总圈数=5.5圈 ,钢丝材质=琴钢丝

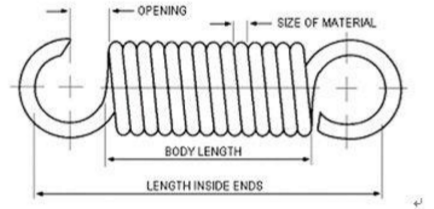

拉力弹簧的 k值与压力弹簧的计算公式相同

· 拉力弹簧的初张力：初张力等于适足拉开互相紧贴的弹簧并圈所需的力，初张力在弹
